MINN KOTA Pièce Détachée^Pièces détachées pour moteur Endura 38

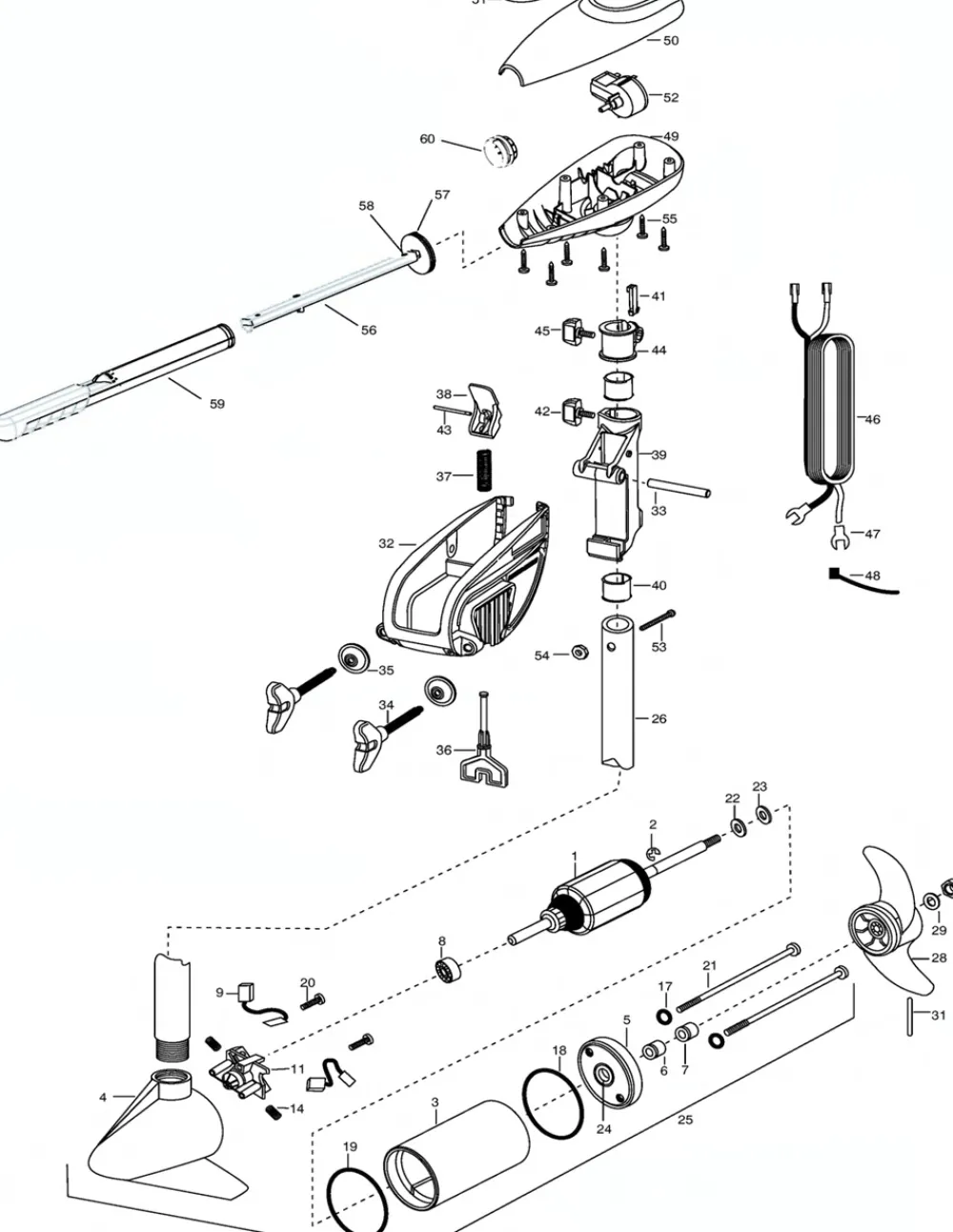

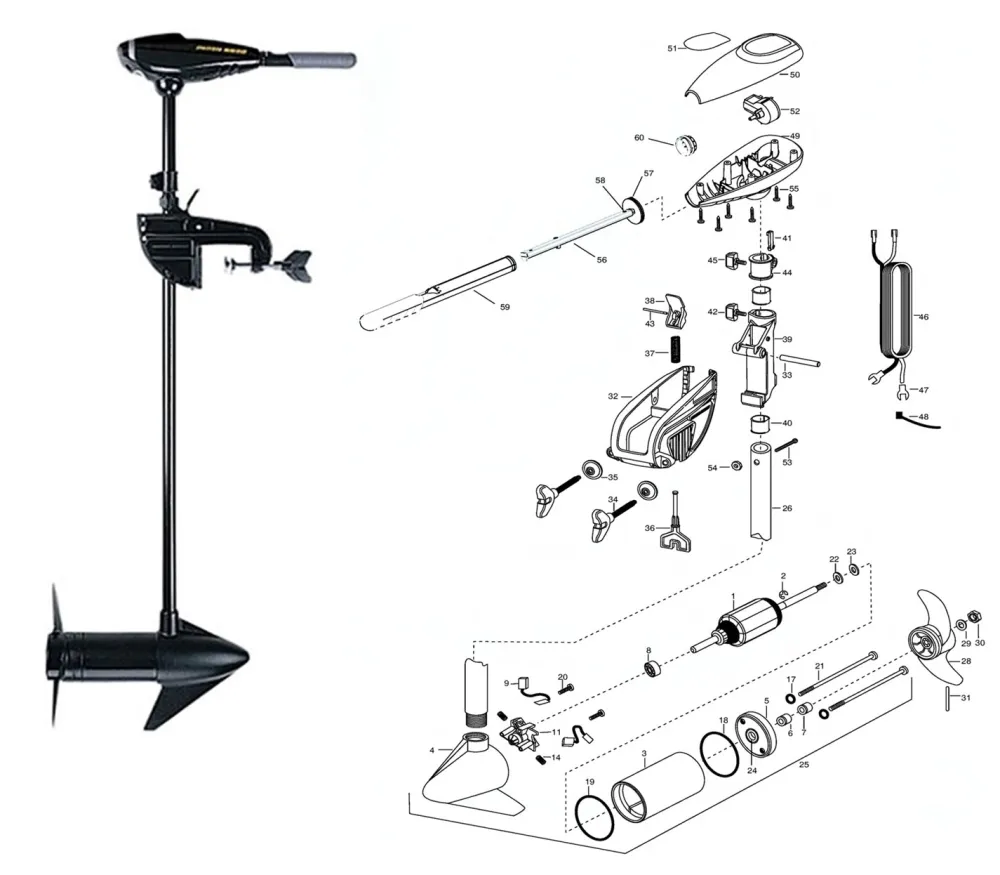

Vous trouverez ci-dessous les concordances entre les numéros des pièces sur le schéma et les références Minn Kota :

1 : 2-100-278 ARMATURE ASSEMBLY 12v 3.25
2 : 788-015 RETAINING RING
3 : 2-200-079 HOUSING ASSEMBLY CENTER 3.25 TXT
4 : 2-300-132 BRUSH END HOUSING ASSEMBLY 3.25 SP.CO
5 : 2-400-187 PLAIN END HOUSING ASSEMBLY 3.25
6 : 880-003 SEAL
7 : 880-006 SEAL W/SHIELD
8 : 140-010 BALL BEARING
9 : 188-052 BRUSH ASSEMBLY [2.EA
11 : 738-030 BRUSH PLATE W/HOLDER 3.25
14 : 975-032 SPRING- COMPRESSION [2.EA]17 : 701-007 O-RING- THRU BOLT [2.EA]18 : 701-039 O-RING MK406460
19 : 701-041 O-RING
20 : 830-001 SCREW- SELF THREAD 8-32X1.7 [2.EA]21 : 830-078 THRU BOLT 8-32X8.0 [2.EA]22 : 990-067 WASHER- STEEL THRUST
23 : 990-070 WASHER- NYLATRON [2.EA]24 : 144-049 FLANGE BEARING (SERVICE ONLY)
25 : 2069241 MOTOR ASSEMBLY 12V 3.25 5SPC TXT
26 : 2032046 TUBE, COMPOSITE 30″
28 : 1865002 – Hélice Minn Kota MKP-2
29 : 2151726 WASHER- 5/16 STD SS
30: 2053101 NUT-PROP NYLOCK (MED) SS
31 : 2092600 PIN-DRIVE
32 : 2061910 BRACKET
33 : 2060510 PIN-HINGE
34 : 2061300 SCREW-CLAMP [2.EA]35 : 2011710 WASHER-CLAMP SCREW [2.EA]36 : 2063605 T-BAR, PLASTIC
37 : 2062706 SPRING- (T-BAR)
38 : 2067201 LEVER-TILT BLACK
39 : 2061810 HINGE-PLASTIC
40 : 2037301 BUSHING-HINGE [2.EA]41 : 2062800 TENSION BLOCK-SNAP IN
42 : 2011385 SCREW, TENSION/KNOB
43 : 2060515 PIN, TILT LEVER
44 : 2061520 COLLAR-DEPTH
45 : 2011365 SCREW-COLLAR/NEW KNOB
46 : 2050609 LEADWIRE (10 GA) W/SPADE TERM
47 : 2020703 SPADE TERMINAL 14GA HD [2.EA]48 : 2026300 TIE WRAP
49 : 2062510 CONTROL BOX
50 : 2060214 CONTROL BOX COVER
51 : 2065645 DECAL COVER ENDURA 38
52 : 2064023 SWITCH-FWD/REV 5 SP
53 : 2033401 SCREW-10-24 X 1-3/4
54 : 2013110 NUT-10-24 HEX
55 : 2012100 SCREW-8-18 X 5/8 [6.EA]56 : 2990919 INNER HANDLE ASSEMBLY
57 : 2060405 PIVOT, HANDLE
58 : 2012102 SCREW
59 : 2990929 OUTER HANDLE ASSEMBLY
60 : 2060009 FRONT BEARING
